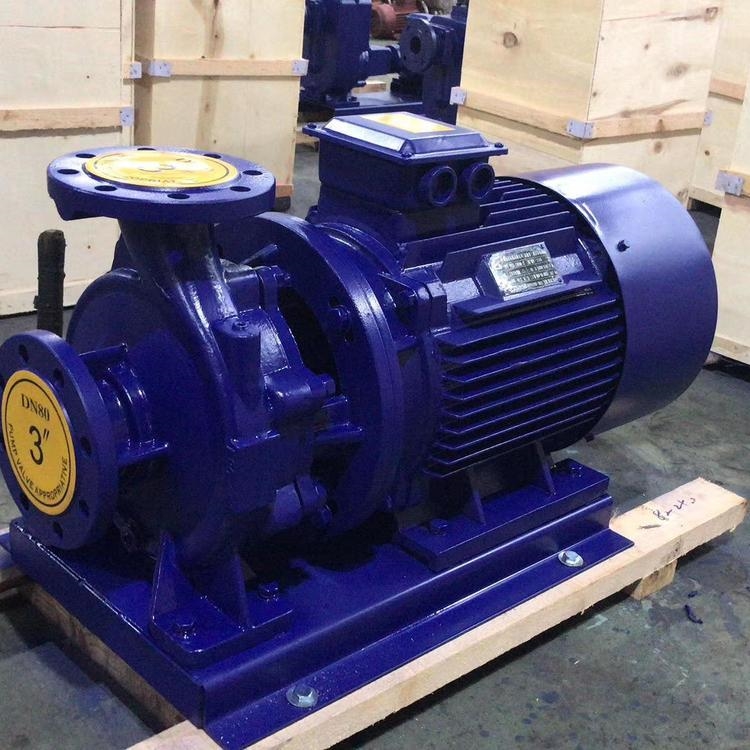

WDS型臥式單級離心泵是一種廣泛應用的流體輸送設備，其結構緊湊、運行平穩、維護方便，適用于工業、市政、建筑等多個領域的液體輸送場景。

一、基本定義與工作原理

臥式單級離心泵是指泵軸呈水平布置、僅有一個葉輪的離心泵。它通過電機驅動葉輪高速旋轉，利用離心力將液體從葉輪中心甩向邊緣，再經蝸殼收集并轉化為壓力能，實現液體的吸入與排出。

啟動前提?：泵腔必須預先灌滿液體，防止“氣蝕"或空轉損壞密封；

吸排方式?：通常為水平吸入、垂直吐出，節省安裝空間且便于管道連接。

二、主要結構組成：

該類泵由以下幾個核心部件構成：

葉輪?：包括閉式（效率高，用于清潔液體）、半開式（耐雜質）、開式（含顆粒介質）；

單吸式設計為主，即液體從一側進入葉輪。

泵體與蝸殼?：多為鑄鐵或不銹鋼材質，蝸殼形流道有助于動能向壓力能轉換；

可分為軸向剖分式和徑向剖分式結構，便于檢修。

泵軸與軸承?：傳遞動力，常用碳鋼或不銹鋼材質；

由單列向心球軸承支撐，確保運轉平穩。

軸封裝置?：常用機械密封或填料密封，防止泄漏；

采用雙端面機械密封，適用于腐蝕性或有毒介質。

驅動系統?：多為電動機直連驅動，部分配備變頻控制以調節流量和壓力。

三、常見類型與適用場景

類型 適用介質 溫度范圍 典型應用

ISW型 清水及類似液體 ≤80℃ 給排水、高層建筑增壓、園林噴灌

ISWR型 熱水 ≤120℃ 鍋爐循環、采暖系統、冶金化工

ISWH型 腐蝕性液體 -20℃～+120℃ 石油化工、制藥、食品加工

ISWB型 油類易燃液體 -20℃～+120℃ 汽油、柴油輸送，防爆環境

四、性能特點與優勢

運行平穩?：泵軸同心度高，葉輪動靜平衡優異，振動極??；

滴水不漏?：采用硬質合金機械密封，適應多種介質無泄漏；

噪音低?：軸承與結構優化設計，運行時僅電機微響；

維修便捷?：后開門結構設計，更換密封或軸承無需拆卸管路；

節能高效?：符合國際能效標準，部分型號節能達15%-30%。

五、選型關鍵參數

選型需重點考慮以下參數：

流量?：單位時間內輸送的液體體積（m3/h），常見范圍1.5～2000m3/h；

揚程?：液體可提升的高度，單級較大可達130m以上；

功率?：電機輸出功率（kW），匹配系統負載需求；

電壓?：常用380V三相電，部分支持220V單相；

材質?：清水用鑄鐵，腐蝕性介質建議選用304/316L不銹鋼；

密封形式?：普通工況用單端面機械密封，劇毒或高溫介質推薦雙端面+沖洗系統。
